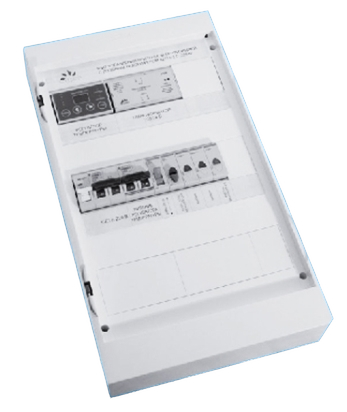

ЩУТ1-5,5 220 Щит управления приточной системой водяным калорифером

Стандартный щит управления приточной вентиляционной системы с водяным калорифером.
Канальный вентилятор на 220 В. Возможно дистанционное управление вентилятором симисторным регулятором оборотов. Включение/выключение вентилятора в щите управления или с выносного пульта управления ПУ2.

Преимущества

• Пластмассовый корпус, минимальные размеры
• Активная защита от замерзания теплоносителя
• Возможность подключения симисторного регулятора скорости

Минимально возможный состав приточной вентиляционной системы с водяным калорифером:

• приточный вентилятор на 220 В, максимальный рабочий ток 13 А. Возможно подключение вытяжного вентилятора;

• смесительный узел СУ2 или СУ3. Тип смесительного узла подбирается под параметры водяного калорифера;

• воздушный клапан с электроприводом (рекомендуется). Привод с возвратной пружиной, питание 220 В., Например, LF230 Belimo;

• воздушный фильтр (рекомендуется). Загрязнение фильтра определяется при помощи реле давления. Например, PS500;

• щит управления ЩУТ1-2,0;

• термостат защиты от замерзания (рекомендуется). Например, TF30;

• симисторный регулятор скорости вентилятора СРМ. Тип регулятора зависит от мощности вентилятора. (При необходимости).

Комплектность щита управления:

• щит управления в пластиковом корпусе 455х255х100 мм;

• канальный датчик температуры;

• накладной датчик температуры обратной воды.

В щите управления установлен контроллер Klimat 101.
К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.
Вытяжные вентиляторы подключаются при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.

Стандартные функции

• ручной пуск и останов вентилятора (питание 220 В);
• регулирование температуры приточного воздуха;
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• подключение датчика загрязнения фильтра;
• управление работой циркуляционного насоса;
• подключение капиллярного термостата защиты от замерзания;
• отключение вентилятора при замыкании контакта пожарной сигнализации;
• при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды;
• подключение симисторного регулятора скорости вращения вентилятора. Управление вентиляционной установкой непосредственно с регулятора оборотов;
• для удаленного управления возможно подключить пульт управления ПУ2.

Характеристики ЩУТ1-5,5 220
