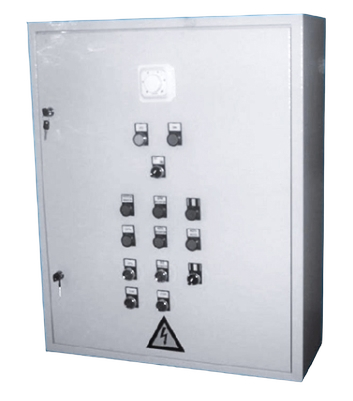

ЩУТ4-4 Щит управления водяным калорифером
Регулировка температуры приточного воздуха при помощи терморегулятора Klimat 101. Защита от замерзания водяного калорифера осуществляет как сам терморегулятор, так и термостат защиты по воздуху TF.
Щит управления включает/выключает электропривод воздушной заслонки на 220 В с самовозвратом, например LF230 Belimo.
Для вентиляторов регулировка скорости осуществляется частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц, что дает изменение скорости вращения в два раза.
Мощность водяного нагревателя не ограничена, мощность вентилятора от 4,0 до 15 кВт.
Для вентиляторов 4 и 5, 5 кВт в щите установлены реле защиты по термоконтактам ТР220. Остальные двигатели защищаются от перегрузки по току.
К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.
Вытяжные вентиляторы подключаются при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.
Преимущества
- Регулирование скорости приточного вентилятора
- Регулирование температуры приточного воздуха
- Активная защита от замерзания теплоносителя
Характеристики ЩУТ4-4
|
Модель |
Вентилятор, кВт, 380 В |
max рабочий ток, А |
Частотный регулятор |
Размеры щита, мм, IP66 |
|---|---|---|---|---|
|
ЩУТ4-0,75 |
0,75 |
10 |
ATV212H075N4 |
600х800х250 |
|
ЩУТ4-1,5 |
1,5 |
12 |
ATV212HU15N4 |
600х800х250 |
|
ЩУТ4-2,2 |
2,2 |
14 |
ATV212HU22N4 |
600х800х250 |
|
ЩУТ4-3 |
3 |
16 |
ATV212HU30N4 |
600х800х250 |
|
ЩУТ4-4 |
4,0 |
18 |
ATV212HU40N4 |
600х800х250 |
|
ЩУТ4-5,5 |
5,5 |
22 |
ATV212HU55N4 |
600х800х250 |
|
ЩУТ4-7,5 |
7,5 |
24 |
ATV212HU75N4 |
600х800х250 |
|
ЩУТ4-11 |
11,0 |
31 |
ATV212HD11N4 |
600х1000х300 |
|
ЩУТ4-15 |
15,0 |
38 |
ATV212HD15N4 |
600х1000х300 |
